线路的主要故障有断路、短路和漏电三类，其中以断路故障最常见。

断路的判断方法主要是通过测量线路的导通、电阻和电压三种方式。

1.测量线路导通：

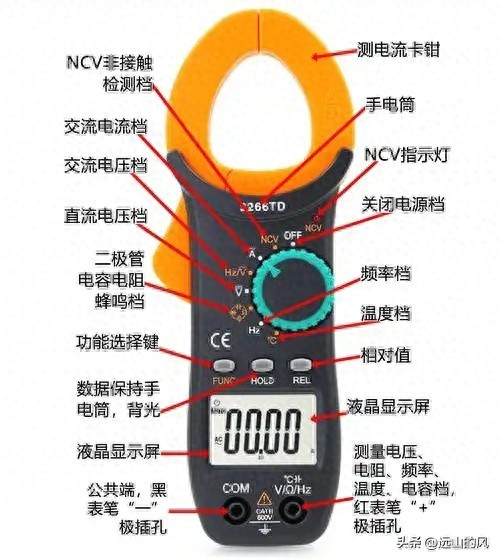

使用万用表或钳型电流表的蜂鸣档，将两个表笔分别接线路的首端和尾端，蜂鸣档不响即可判断为断路。

该方法适用于短距离可移动导线或移动电源线，需要将线路从两端的开关或设备断上拆除，比较费时但相对安全。

2.测量线路电阻：

短距离可移动导线直接使用万用表的电阻档测量导线首端到尾端的电阻即可，电阻无穷大即断路。

长距离固定线路(桥架敷设、地埋等)就需要将线路两端从开关或设备上拆除，以三相线路为例，先把一端三根导线连接形成一个星点，然后在另一端用万用表电阻档分别测量三根导线间的电阻，与另外两根导线电阻无穷大的导线即可判断为断路。

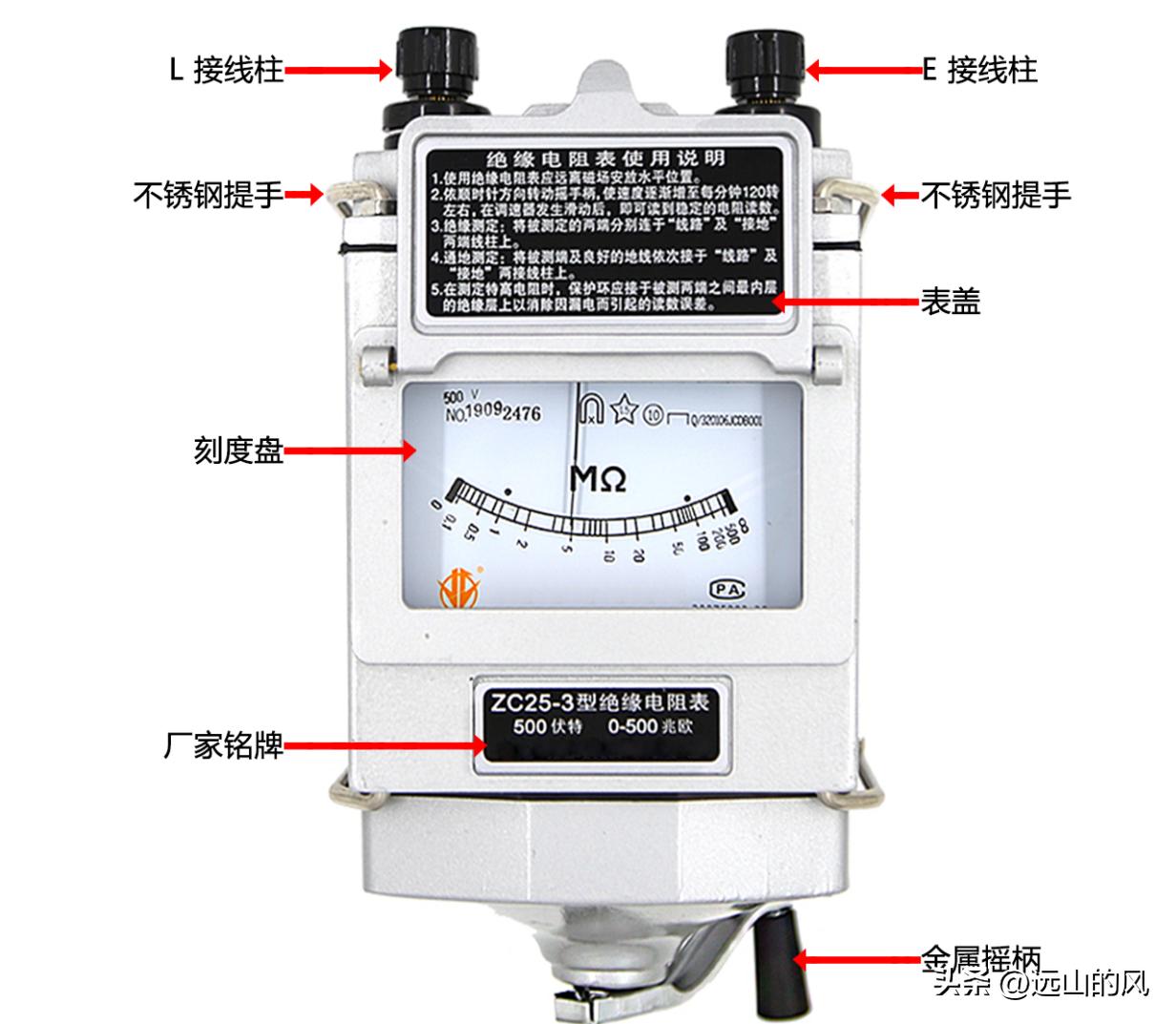

除了用万用表测量电阻外，还可以使用兆欧表，低压线路用500V兆欧表，测量方法和万用表相同，但需要注意①测量时手不能接触到被测导体导电部位。②被测线路上不能有检修人员。③测量完毕要对被测线路进行放电。

该方法因为需要断开电源，拆掉线路，同样比较费时，用万用表测量较安全，用兆欧表测量要做好防触电措施。

3.测量线路电压

该方法在实际操作中应用最多，无需断开电源和拆除线路，可以快速排查到断路导线，但是因为是带电作业，需要做好防触电措施。

判断方法是使用万用表或钳型电流表的电压档，以三相线路为例，分别测量三根导线间的线电压，与另外两根导线线电压为零的导线即可判断为断路，也可以测量三相对地电压，对地电压为零的可判断为断路(也可能为单相接地故障)。

两相线路先测火线对地电压，如果火线对地电压为零可判断为火线断路，火线对地电压为220V或接近220V，但火线与零线电压为零，即可判断为零线断路。

以上方法均为判断纯断路故障，即断路点无电弧产生，无接地现象。
