尽管USB在线测试器在测试墙壁充电器和移动电源方面用途有限，但它们可以让你比较电源。在三个视频中，我们会带你了解它们的功能，同时还尝试了内置USB电子加载。

测试USB充电器或移动电源时，可以连接手机或其他设备，看看是否能充电。这很好，但如果你需要更多数据或怀疑故障，就得查查电力线路。虽然用分线板、一些电阻器和手持或工作台万用表可以做到这一点，但你也可以用非常低的成本使用在线USB表。

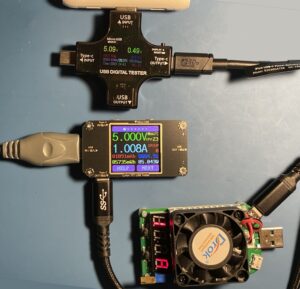

这两个USB在线电表和一个电子负载可以让你测试充电器和移动电源。（图片来源：马丁·罗）

如果你在网上查，会发现有几十个内置USB测试器。我们试过Eversame的两款，亚马逊和其他线上卖家都有售。你会发现一些看起来完全相同的产品，但却以不同品牌销售。图1显示了两个表和电子负载。

这些直列电表不仅测量电压和电流，还能计算USB端口的输出功率、安培时、瓦时和负载电阻。他们还提供电压、电流和输出电压纹波的图表记录器。他们的屏幕还提供箭头，指示从输入到输出的电流流动。在下面的两个视频中，我们带你了解菜单。在第三个视频中，我们尝试了电子负载，它可以让你调节负载，这样就不需要固定电阻了。我们也试过固定电阻负载。

初步测试时，我们使用了一个固定的10 Ω、10瓦功率电阻，连接到带有端子排的电路板上。（图片来源：马丁·罗）

两款直联测试器均支持USB-A和USB-C接口，其中一款增加了micro-USB输入端口。你还需要一些线缆，可能需要USB分线板来连接其他设备，比如示波器。由于UCB-C充电器和移动电源最多输出四个电压，除非默认的5V足够，否则你需要某种方式强制它们达到所需的输出电压。我用了一个带有一组DIP开关和两个端子块的连接板，用于连接负载，如图2所示。它连接了一个10 Ω、10瓦的电阻。为了获得更高电流，我们有四个电阻并联，形成2.5 Ω、40瓦的负载。

封装USB在线测试仪，型号J7-c。

图3展示了Eversame二合一Type C彩色屏幕液晶数字万用表J7-c型号，亚马逊售价16.14美元。

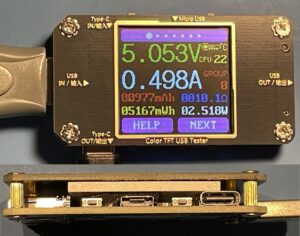

这款USB直联表显示屏更大，但没有外壳。它增加了一个micro-USB接口。（图片来源：马丁·罗）

价格低廉，你可以买到适合测试手机充电器和移动电源的设备。你还可以用它来查看设备消耗的电流。它有USB Type-A和Type-C输入输出接口。你可以直接插到充电器或移动电源上，或者使用延长线，这会导致额外的电力损失。你很可能需要一根线缆来将图2中显示的负载连接到Type-C输出端口。

彩色液晶屏很小，除了主要的电压和电流显示外，文字非常小。一个按钮可以让你滚动多个屏幕（见视频），包括两个图表记录器。一台记录仪绘制输出电压和电流，另一台显示电压纹波。

屏幕更大，无需套餐

Eversame USB-C功率计测试仪，电压表电流表负载测试仪，亚马逊售价23.39美元。

这个USB直联表需要一些包装，因为它只是两块用垫片螺丝连接的电路板。看起来像是有人在后面房间组装的。这使得这款测试仪相比市面上大多数USB在线测试器来说相对脆弱。好消息是它很容易拆解。产品上没有零件号，亚马逊商品列表里也没有。仪表配有USB-C对USB-C线缆。该工具增加了一个micro-USB输入接口，用于从带有此类连接器的老式移动电源传输电源。

用过J7-C后，我很喜欢它的大屏幕。四个按钮可以选择屏幕显示、更改设置，以及向左或向右旋转屏幕。如果你接到墙壁充电器，发现屏幕是倒着或横着的，这很方便。正如视频所示，你还能得到图表记录仪、功率、电阻、瓦时和毫安时的计算数据。在视频中，你会看到读出界面和设置菜单。

没有负载的电路算什么？

固定载荷有其用途，但它们是固定的。你得到的就是你得到的，不多不少。动态负载，比如将电源连接到手机，可以让你对充电有所了解，但负载变化不受你控制。可变负载可以改变充电器所拉取的电流。图5展示了一款
Drok USB负载测试器，电子负载测试电阻模块，25W LD25 USB和Type C接口，亚马逊售价14.95美元。

Drok USB 在线电子负载允许你调节充电器或移动电源的输出电流。（图片来源：马丁·罗）

通过这种电子负载，你可以改变负载从电源抽取的电流，从而在不同条件下测试电源。如果你需要可编程的动态负载，就得花更多钱或者自己设计。

Drok的负载可承受最高4安培。我们的测试不可能达到那么高，因为那已经超过了我们任何电源的能提供。也许以后用台式电源试试看。

负载包括 USB-A、USB-C 和 micro-USB 接口。有一个LED显示屏显示电流，也可以显示功率。温度传感器和风扇能保持凉爽。数字依次发光，导致视频中难以全部显示。在人眼看来，这些照片似乎一直被点亮。主板有一个开关按钮和一个设置按钮，可以将显示从默认电流数调整为瓦数。

未来工作

在未来的文章中，我们将使用这些工具、示波器和USB分线板来比较多种充电器和移动电源。我们还会拆解Eversame的USB-C功率计测试仪、电压表电流表负载测试仪（没有型号的那款），看看它在数据线上的活动表现如何。
