许多数据手册连接器的电流额定值基于很少反映真实印刷电路板（PCB）电源设计的测试条件。这些数值通常代表在受控环境温度下自由空气中的性能，铜分布最优，且不受密集板体布局、外壳或高度带来的热限制。直接应用这些评级的工程师常常会遇到热失效、接触加速劣化或生产可靠性问题。

本文将解释如何正确降额定连接器电流额定值，并介绍额定电流规格的热基础。它还提供温度和高度的降额计算，解决PCB布局和气流影响，并包含带有数值示例的逐步工作流程。

“额定电流”真正的含义

连接器电流额定来自温度上升测试，其中电流增加，直到最高接触点达到规定的温度，通常为30°C。 测试条件假设单个连接器或定义阵列在空气中或标准测试板上，环境温度为20-25°C，铜导通均匀且无相邻热源。数据手册降额曲线显示最大电流与环境温度的关系，以防止连接器超过最大工作温度，通常为105-150°C，具体取决于材料系统。

如图1所示，连接器的电流额定值随着环境温度升高而降低，以防止触点超过其最大允许的工作温度。

图1。一个连接器降额曲线，显示允许电流随环境温度变化，基于固定的温度上升极限。（图片来源：Mill-Max)

这些测试条件很少反映实际PCB安装情况。密集电源板搭配多个带电连接器、气流受限、外壳温度升高和线路狭窄，会降低连接器安全承载的电流。在这些环境中直接应用目录额定会高估允许电流，使触点进入加速电阻增长并缩短使用寿命的温度范围。

简单的温度降额数学

连接器触点的温度上升遵循电阻加热物理。对于给定的几何形状和冷却环境，该升高随I²成比例，I代表电流。这一关系提供了一个有用的经验法则：如果接触在已知电流下产生已知的温度上升，则可以通过平方根缩放法估算产生不同温度上升的电流。

这种缩放假设接触电阻和冷却条件恒定。实际上，接触电阻随温度增加，因此在高电流下实际性能下降可能比I²关系显示的更快。

如果一个触点在温度上升Δ T_rated（通常为30 K）时额定电流I_rated，那么较低允许上升Δ T_allowed的电流I_allowed近似为：

I_allowed = I_rated × √（Δ T_allowed / Δ T_rated）

例如，一个规格为12A、上升30 K、最高温度105°C的连接器，适用于环境温度70°C的系统。到105°C极限的可用热裕度为35 K。为保持足够安全，工程师目标上升为25 K（连接器温度95°C）。允许电流为：

I_allowed = 12 A × √（25 K / 30 K） ≈ 10.95 A

已公布的降额曲线显示出类似的减小。一个实用的捷径是从厂商降额图中读取最坏环境温度下的电流，然后为布局变化和制造公差额外施加10-20%的保护带。

PCB与气流考虑因素

PCB的热行为在板载电源应用中显著影响连接器性能。更大的铜面积、直接平面连接和热通孔相比狭长隔离的线路，可以降低导体温度20-50%，从而提高在相同温度上升时的允许电流。相反，热路径有限、走线狭窄或厚重的贴合涂层会降低冷却能力。

IPC-2152的载流能力指南指出，铜的厚度、层叠和环境会影响电流与温度的关系。基本规则是，如果连接器数据手册假设铜分布较大，且设计中每个引脚通过靠近触点的窄线路供电，则应视为乐观电流。

在这些情景下，除非热仿真或测量验证更高的容量，否则应考虑目录价值的70%-80%。如图2所示，铜管和靠近连接器引脚的热孔提供了有效的散热路径，提高了允许电流，相较于依赖狭窄隔离线路的设计。

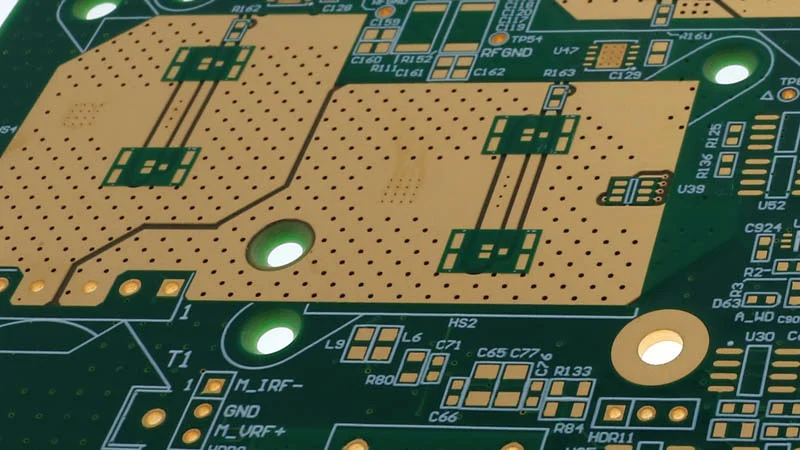

图2。PCB铜平面和靠近连接器引脚的热孔相比窄线连接，能改善散热并减少温升。（图片来源：ePEC)

除了PCB布局外，气流条件对热性能有显著影响。

静止空气中的自然对流提供了约5-10瓦/平方米·的对流热传递系数。K，在适度的强制气流（1-2 m/s）下，将气流提升至20-50 W/m²·K。如图3所示，典型的强制气流结构带有进出口路径，会在外壳内产生定向对流，减少在相同电流下连接器的温度上升。

图3。电子机箱内的强制气流结构，显示进出口路径产生定向对流以减少元件温度上升。（图片来源：HeatSinkCalculator)

即使是中等程度的风扇驱动气流，也能显著减少恒流时的温度上升。当箱体气流符合测试条件时，会采用公开的强制空气降额曲线。在密封或通风不良的箱体中，保守的起点是将允许功率限制在比开放框架自然对流额定值低20-30%之间，除非特定的热数据或测试验证了更高的数值。

高度降级

高海拔降低空气密度，降低对流冷却，导致恒流温度上升。电源和接触器制造商通常要求2000米以上的高度降额，通常通过适度的因数降低允许电流，反映冷却能力的降低。实际的海拔降额率因素包括：

• 2000米以下：温度曲线外无额外退化

• 2000-4000米：电流减少5-10%，或在相同电流下需要较低环境温度

• 4000-6000米：根据设计裕度要求，电流减少15-30%

这些因素反映了热物理学。散热大致与空气密度比的平方根成正比。在3000米（约70%海平面密度）处，这能带来约84%的海平面冷却能力，支持该区间10-15%的洋流减少。一些接触器厂商提供明确的高度降额因子，例如3500米处的0.87，当厂商专用曲线不可用时，这些参数可以指导同尺寸连接器硬件。

实用降额工作流程

系统化降额工艺结合了厂商数据、热物理学和应用特定条件。

• 先从该连接器系列在最坏环境温度下的供应商降额曲线开始。不要仅仅依赖单接触电流的主线规格。

• 调整温度余裕。选择一个比塑料长期额定值低20-25°C的最大接头温度。如果可用裕量仅支持20-25K的上升，但数据手册假设为30K，则用√（Δ T_allowed / 30 K）来调整电流。

• 应用环境因素。在密封或通风不良的饲养箱中，相较于露天曲线，可再降低10-20%的比例。在2000米以上高度，每增加2000米时，施加5-10%的降额。

• 检查PCB瓶颈。确保走线和通路电流容量达到或超过连接器引脚的容量。如果线路限制电流低于连接器额定值，则该较低值即为有效系统极限。

• 增加系统安全裕度。对于长寿命的汽车和工业应用，应将触点以目录电流的50-70%运行，以适应老化、污染和最坏负载。

以下示例展示了这一过程。

12 A/接点连接器（30 K 上升，最大 105°C，指定环境温度为 85°C）适用于 70°C 最坏环境环境、3000 米高度、气流适中且铜密度高的系统。

• 根据降额曲线：允许12安培，环境温度为70°C

• 将上升降至25 K以达到95°C：12 A × √（25/30） ≈ 11 A

• 3000米高度降级：11 A× 0.90 ≈ 10 A。

• 系统裕度（70% 老化/布局）：10 A × 0.70 ≈ 7 A 连续每个触点

该工作流程产生的设计电流远低于头条额定值，但仍适合实际运行条件和可靠性要求。

摘要

目录连接器额定假定了部署中很少遇到的理想测试条件。PCB布局、气流和高度都会影响实际安装中的允许电流。温度上升随I²（I²）变化，便于在环境、PCB或气流条件变化时快速进行降额计算。从供应商曲线开始的系统化工作流程，调整环境和环境，检查痕迹容量，并应用安全余裕，能够生成适合实际环境的评级。对于关键应用，在50-70%的降额值下运行，可以为防止老化和最坏情况堆叠提供额外余裕。
